Tout savoir sur la vapeur : fonctionnement, enjeux industriels et solutions AVF

La vapeur est omniprésente dans l’univers industriel. Bien plus qu’un simple gaz en suspension, elle est un fluide énergétique fondamental dans des secteurs aussi variés que l’agroalimentaire, la chimie, la pharmacie, le textile ou encore la production d’énergie. Chez AVF Gestion des Fluides, nous accompagnons les entreprises dans l’optimisation de leurs réseaux vapeur, de la fourniture de composants fiables à la réalisation d’audits de performance. Ce guide complet vous permettra de comprendre ce qu’est la vapeur, son utilité, ses principes physiques, et surtout comment bien l’exploiter grâce à nos solutions.

Qu’est-ce que la vapeur ?

Définition physique

La vapeur est l’état gazeux de l’eau lorsqu’elle est chauffée au-delà de son point d’ébullition. À pression atmosphérique, l’eau bout à 100°C. Elle passe alors d’un état liquide à un état gazeux, en absorbant de la chaleur sans augmentation de température : c’est la chaleur latente de vaporisation.

Différents types de vapeur

• Vapeur saturée sèche : vapeur à température et pression en équilibre avec son liquide d’origine, sans gouttelettes d’eau.
• Vapeur humide : contient encore des particules d’eau non vaporisées, souvent à éviter dans les procédés sensibles.
• Vapeur surchauffée : vapeur chauffée au-delà de son point de saturation, sans présence d’eau liquide, idéale pour le transport sur de longues distances.

Notions thermodynamiques clés

• Pression : mesurée en bar ou en psi, elle influence directement la température de vaporisation.
• Température : plus la pression est élevée, plus la température de vapeur saturée l’est aussi.
• Enthalpie : énergie totale contenue dans la vapeur (sensible + latente).
• Volume spécifique : volume occupé par une unité de masse, important pour dimensionner les conduites.

Pourquoi utiliser la vapeur dans l’industrie ?

• Puissance thermique élevée : une grande quantité d’énergie peut être transférée rapidement.
• Homogénéité de chauffe : idéal pour les procédés exigeant une température constante.
• Transportabilité : elle se déplace facilement dans les réseaux.
• Facilité de production et de recyclage : l’eau est abondante et réutilisable après condensation.

Applications concrètes :

• Agroalimentaire : dans une usine de conserves, la vapeur est utilisée pour la stérilisation des bocaux. Elle garantit une température uniforme et une destruction efficace des bactéries.
• Chimie : dans la production de polymères, la vapeur est utilisée pour chauffer les réacteurs à des températures précises, favorisant les réactions chimiques contrôlées.
• Pharmacie : dans une entreprise pharmaceutique, la vapeur propre est indispensable pour la stérilisation des instruments et des contenants sans résidus chimiques.
• Textile : les teintureries utilisent la vapeur pour le traitement des fibres textiles, permettant une meilleure fixation des couleurs et un assouplissement des matières.
• Production d’énergie : dans les centrales thermiques, la vapeur actionne des turbines générant de l’électricité.

Les enjeux d’un réseau vapeur performant

Un réseau vapeur bien conçu est essentiel pour garantir la sécurité, l’efficacité énergétique et la longévité des installations.

Risques en cas de mauvaise conception :

• Coup de bélier : surpression brutale causée par la condensation non évacuée
• Corrosion : liée à la présence d’eau stagnante
• Surconsommation énergétique : par pertes thermiques ou fuites

Bonnes pratiques :

• Conduites bien dimensionnées

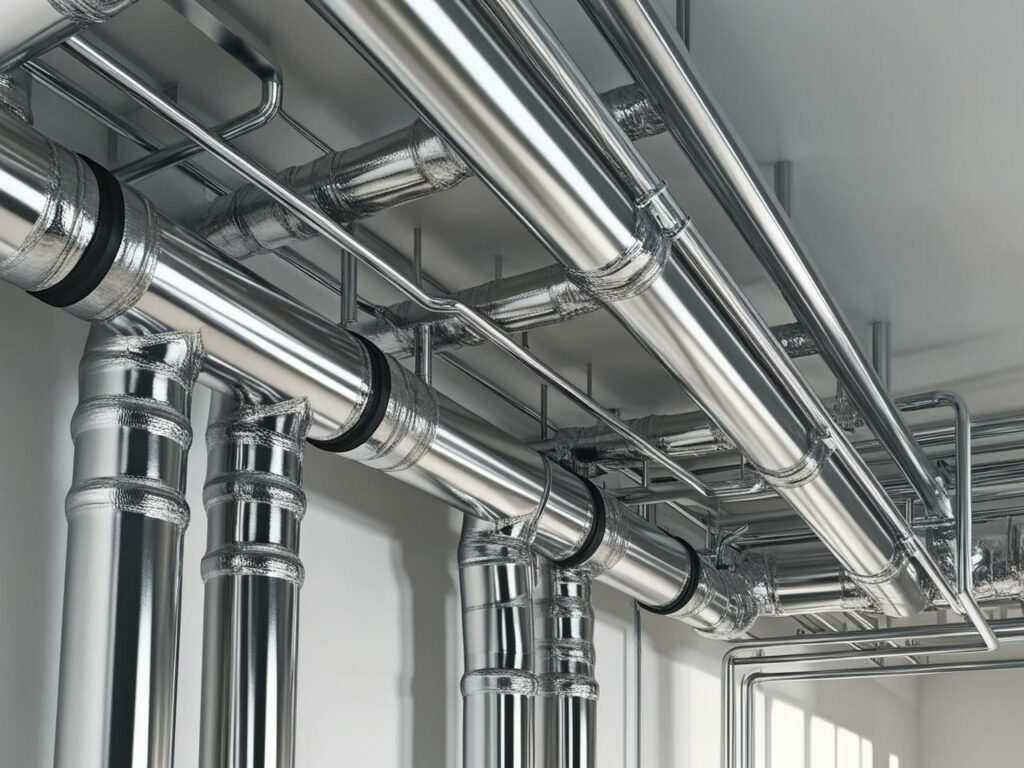

• Isolation thermique
• Pentes suffisantes pour l’écoulement des condensats

La gestion des condensats : un point crucial

Lorsqu’elle libère son énergie, la vapeur se condense. Cette eau, appelée condensat, doit être évacuée efficacement.

Rôle des purgeurs vapeur

Les purgeurs éliminent les condensats tout en empêchant la fuite de vapeur utile. Un purgeur défaillant peut entraîner une baisse de performance, voire endommager les équipements.

Types de purgeurs

• Thermostatiques : réagissent à la température
• Mécaniques (à flotteur) : réagissent au niveau du condensat
• Thermodynamiques : réagissent à la pression/vitesse de la vapeur

Choisir son purgeur

Le choix dépend de l’application (process, distribution, récupération), de la pression, du débit, et de la nature des condensats.

➡️ Découvrez notre gamme : Purgeurs vapeur AVF

Régulation de la pression et de la température

Un bon contrôle de la vapeur implique de maîtriser ses caractéristiques physiques pour les adapter aux besoins des procédés.

Vannes de régulation

Elles permettent d’ajuster la pression, le débit ou la température de la vapeur. Les vannes à action proportionnelle sont très utilisées pour le contrôle en continu.

Exemple : dans une fromagerie industrielle, des vannes de régulation pilotent la température des cuves de pasteurisation pour un résultat homogène, tout en évitant toute surchauffe.

➡️ Découvrez notre gamme : Vannes de régulation pour vapeur AVF

Soupapes de sécurité

Elles protègent les équipements contre les surpressions en relâchant la vapeur excédentaire.

➡️ Nos produits : Soupapes vapeur AVF

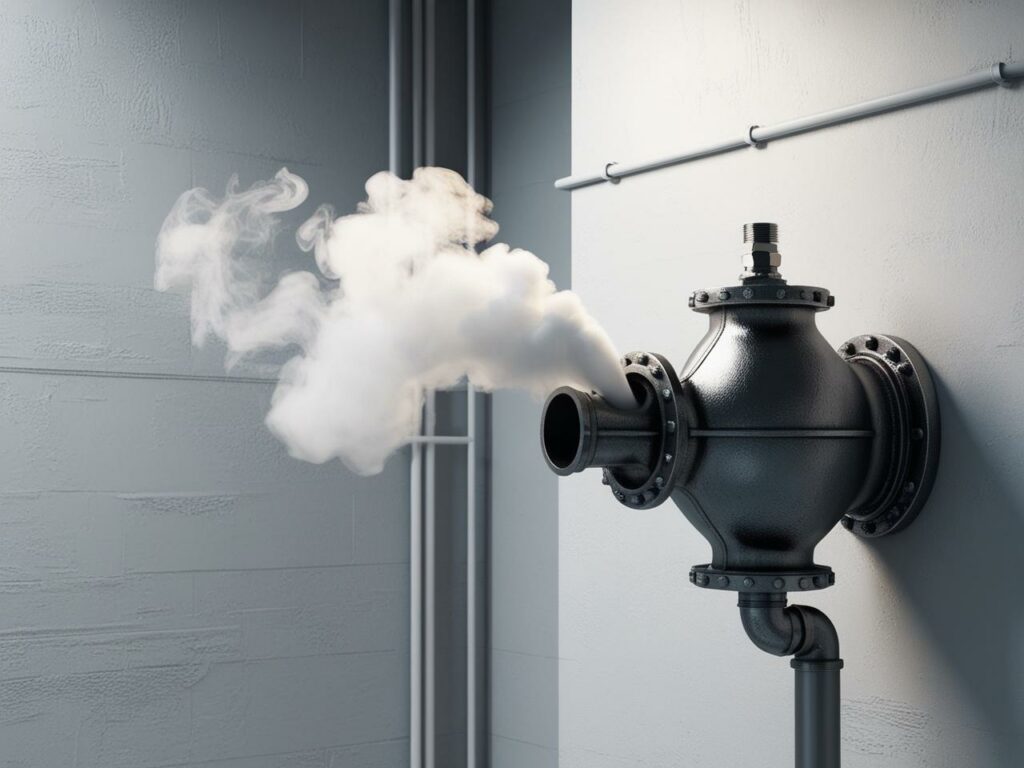

Les déverseurs : pour protéger vos installations

Les déverseurs sont utilisés pour relâcher le fluide en excès, mais contrairement aux soupapes, ils permettent une décharge contrôlée vers un système de récupération ou une zone spécifique.

Exemple : dans une usine chimique, un déverseur peut envoyer l’excédent de vapeur vers un échangeur thermique pour préchauffer de l’eau de process, réduisant la consommation énergétique globale.

➡️ En savoir plus : Déverseurs vapeur AVF

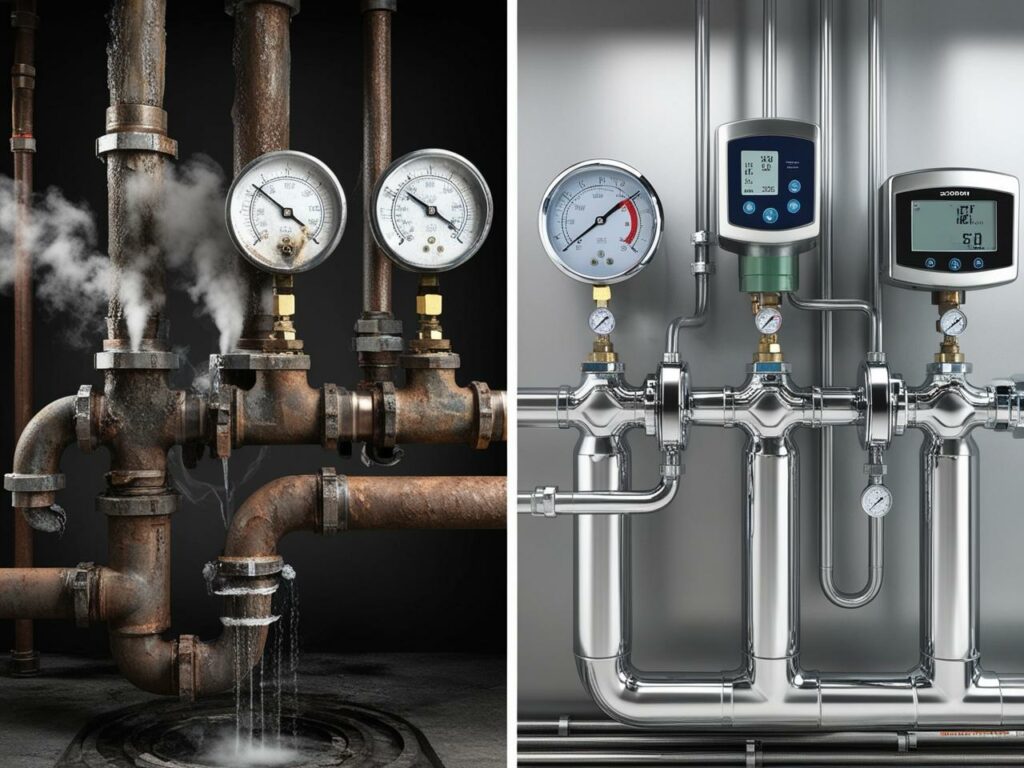

Auditer son réseau vapeur : un investissement rentable

Un audit vapeur permet de détecter les pertes, les équipements défectueux ou mal dimensionnés, et d’optimiser les performances globales.

Déroulement d’un audit AVF

• Inspection sur site
• Mesures avec instruments spécifiques
• Vérification de l’efficacité des purgeurs
• Contrôle des pertes thermiques
• Rapport détaillé et plan d’actions

Objectifs d’un audit

• Réduction des coûts énergétiques
• Amélioration de la sécurité
• Conformité réglementaire
• Allongement de la durée de vie des équipements

Exemple : après un audit chez un fabricant de papiers spéciaux, AVF a remplacé plusieurs purgeurs défaillants. Résultat : 15 % de consommation de gaz en moins, sans altérer la qualité de production.

➡️ Découvrez nos services et appareils d’audit : Audits vapeur AVF

➡️ Un exemple de notre rapport d’audit.

Conseils pour améliorer l’efficacité énergétique de son réseau vapeur

• Vérifiez régulièrement les purgeurs : un seul purgeur en défaut peut coûter des centaines d’euros par mois
• Isolez les conduites : jusqu’à 20 % d’économie d’énergie
• Mettez en place un plan de maintenance préventive
• Récupérez les condensats : pour les réinjecter dans la chaudière
• Surveillez la qualité de l’eau : pour limiter l’entartrage et la corrosion

Conclusion

La vapeur est un outil industriel puissant, mais elle nécessite une gestion rigoureuse pour garantir performance, sécurité et rentabilité. Chez AVF Gestion des Fluides, nous mettons à votre disposition tout notre savoir-faire pour vous accompagner : choix des composants, conseils techniques, réalisation d’audits sur site, accompagnement personnalisé.

Grâce à nos produits fiables et nos technico-commerciaux expérimentés, vous pouvez compter sur AVF pour optimiser durablement votre réseau vapeur.

➡️ Nos solutions vapeur : Produits et services AVF
